ODM-Klasse eine indexierbare Nutenfräser Höhenflossenstation mit dem geraden Zahn

Indexierbarer Nutenfräser mit dem geraden Zahn

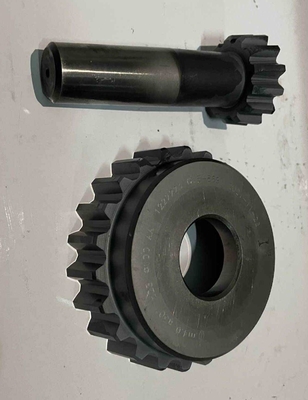

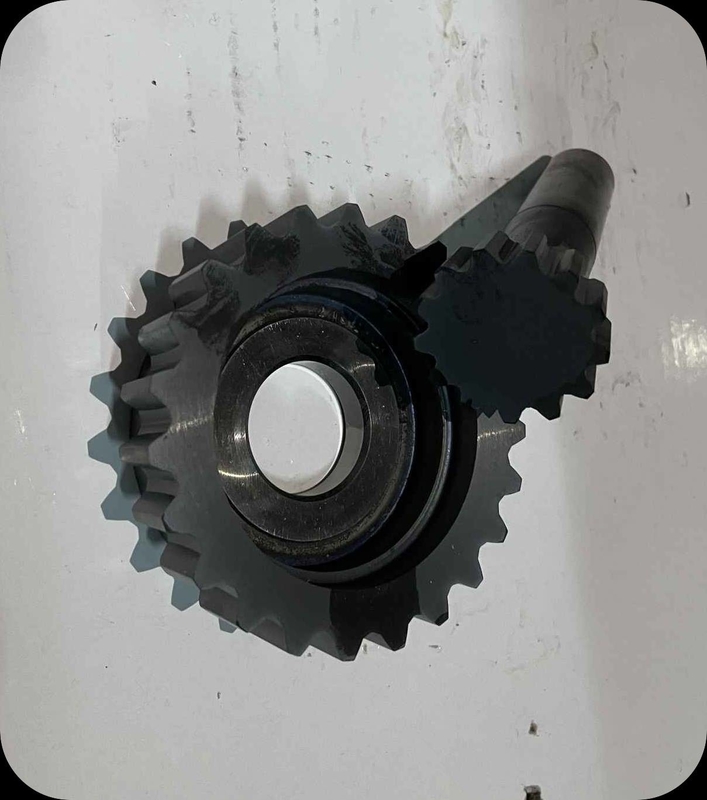

Produkt-Name: Verjüngungs-Schaft-Gang-Former
Anwendungsbereich: Hauptsächlich verwendet für die Verarbeitung des internen Zahnradeingriffsporns und des Stirnradgetriebes. Es wird für die Verarbeitung von internen Zahnradeingriffstirnrädern mit einem Druckwinkel von 20° und von verwickelten Blumenlöchern mit einem Druckwinkel von 30° verwendet. Es ist entsprechend Standards JB78, GB6081-85 und Nichtstandards entworfen und hergestellt. Hohe Leistungsfähigkeit, Produktgenauigkeit kann Grad 6, Verschleißfestigkeit erreichen. Passend für die kleine und tiefe interne Zahnmaschinelle bearbeitung.
Genauigkeitsklasse: Klasse A
Verarbeitung des Materials: Hochgeschwindigkeitsstahl
Ein Gangformer ist eine Werkzeugmaschine des Gang-förmigen oder Gestell-förmigen Gangs. Gangformerschneider werden benutzt, um internen und externen Zahnradeingriffsporn und schraubenartiges Stirnradgetriebe entsprechend der Generationsmethode zu verarbeiten (sehen Sie Gang maschinell zu bearbeiten). Die Eigenschaft des Gangformers ist, dass sie Gänge mit Schultern, Mehrstufengänge und Fischgrätenmustergänge ohne leere Nuten verarbeiten kann. Der speziell-förmige Gangformer kann Werkstücke mit vielen anderen Profilen, wie Nocken und internen Keilen auch verarbeiten.
Gangformermesser werden in vier Arten unterteilt: Diskette, Schüssel, Zylinder und sich verjüngender Schaft entsprechend ihren Formen. Der Diskettenformer wird hauptsächlich für die Verarbeitung von internen und externen ineinandergreifenden geraden Zähnen, von schraubenartigen Zähnen des Gangformers und von Fischgrätenmustergängen verwendet. Der schalenförmige Gangformer verarbeitet hauptsächlich Stirnräder mit Schultern und dem mehrfachen internen und externen Zahnradeingriff. Der Unterschied zwischen ihm und dem scheibenförmigen Gangformer ist, dass die Nuss, die für das Festklemmen benutzt wird, im Körper des Gangformers untergebracht werden kann. Deshalb wird die Verarbeitung nicht gehindert. Der zylinderförmige Gangformer ist gewohnt, interne Gänge und kleine externe Gänge zu verarbeiten und wird auf die Hauptwelle des Gangformers durch den Faden des inneren Lochs geschraubt. Der Verjüngungsschaftformer wird hauptsächlich für die maschinelle Bearbeitung des internen Zahnradeingriffsporns und des Stirnradgetriebes verwendet.
