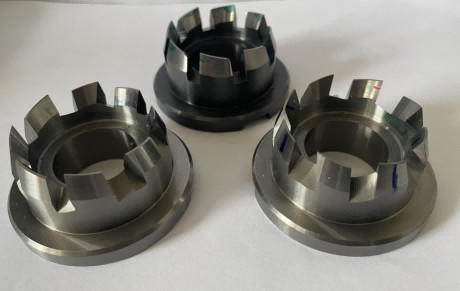

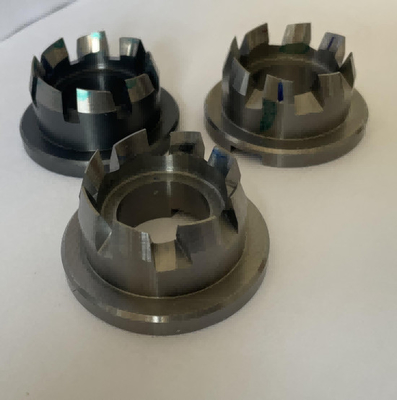

AN überzogene gewundene Kegelradgetriebe-Schneider zylinderförmigen Gleason-Schneidwerkzeugen

GLEASON winden sich Kegelradgetriebe-Schneider

Gewundene Kegelradgetriebefräser, alias Gleason-Fräser, werden benutzt, um SpiralenKegelradgetriebe mit einem Modul von 0,5 bis 15 Millimeter zu verarbeiten. Allgemein verwendete Messerköpfe haben einen Nenndurchmesser von 12,7 bis 457,2 Millimeter (1/2 bis 18 Zoll), und es gibt 10 Spezifikationen insgesamt. 12,7 | 50,8 Millimeter (1/2 | 2 Zoll) Fräsermesserkopf wird von der integralen Art hergestellt, und der größere Durchmesser wird von der Einsatzart gemacht. Der Fräsermesserkopf kann in zwei Kategorien unterteilt werden: rauer Schnittmesserkopf und FeinschleifenMesserkopf. Es gibt zwei Arten raue Schnittdisketten (mit zwei Gebissen für internen Ausschnitt und externen Ausschnitt) und drei Seiten (mit drei Gebissen für internen Ausschnitt, externen Ausschnitt und Kopfsteckling). Es gibt zwei Arten Feinschleifendisketten: einseitig (es gibt nur eine Art Zähne im inneren oder äußeren Ausschnitt) und doppelseitig. Rauer Schnittmesserkopf erfordert viele Schneiderzähne und gute Starrheit, und es gibt einen Stützring hinter dem Messerkopf, zum der Schnittkraft der Schneiderzähne zu tragen; FeinschleifenMesserkopf erfordert hohe Präzision, mit Dichtungen und Keilen, die die Radialposition von Schneiderzähnen genau justieren können. Die Schneiden der Schneiderzähne auf verschiedenen Messerköpfen sind gerade und haben einen bestimmten Zahnprofilwinkel. Die Schneiderzähne müssen entsprechend der berechneten Schneiderzahl vorgewählt werden, um das korrekte zusammenpassende Zahnprofil zu erreichen, und die hintere Art der Schaufel wird angenommen, um die Schneiderzähne schwer herzustellen. Der Radialpositions- und Zahnprofilwinkel bleiben unverändert, nachdem er gerieben hat. Mit der Entwicklung von Fräsmaschinen des Hochleistungsfähigkeits-Gangs, sind einige neue Typen Fräser, wie Hochstarrheitsfräser für rauen Ausschnitt, Keil-angebrachte Fräser erschienen, und zusätzlich zur halb-wälzenden Methode verwendete, als, zylinderförmigen Messerkopf und die Spirale der großen Räder maschinell bearbeitend, die Messerkopf, etc. bildet.
